AC di rumah atau kantor mendadak tidak dingin meski baru saja diservis? Kebocoran halus pada saluran pipa tembaga merupakan salah satu penyebab utama yang paling sering luput dari perhatian. Ketika gas pendingin (freon) keluar secara perlahan melalui celah sambungan, tekanan sistem akan menurun drastis. Akibatnya, kompresor harus bekerja ekstra keras, suhu ruangan tetap terasa hangat, dan tagihan listrik bulanan pun membengkak tanpa disadari.
Kunci utama untuk menghindari masalah kebocoran ini terletak pada pemilihan metode sambungan pipa yang tepat. Setiap area instalasi membutuhkan teknik penyambungan yang berbeda, tergantung pada tingkat getaran mesin, lokasi pipa, hingga besarnya tekanan gas freon. Artikel ini akan membahas 5 jenis sambungan pipa tembaga yang paling sering digunakan oleh teknisi AC profesional, lengkap dengan kelebihan dan panduan penggunaannya agar jalur pendingin di tempat Anda terpasang kuat, rapat, dan tahan lama.
Teknik Sambungan Pipa
Memilih cara menyambung pipa yang pas adalah langkah awal yang sangat penting agar sistem AC bisa bertahan lama dan bebas dari kebocoran. Dalam dunia kerja instalasi AC, setiap teknisi harus paham betul sifat bahan pipa dan seberapa kuat sambungan tersebut menahan tekanan gas freon. Jika salah memilih teknik penyambungan, gas freon bisa gampang bocor di kemudian hari, membuat perawatan AC jadi sulit, dan merusak mesin kompresor. Berikut adalah 5 cara menyambung pipa tembaga yang paling umum dan sering dipakai oleh para teknisi di lapangan.

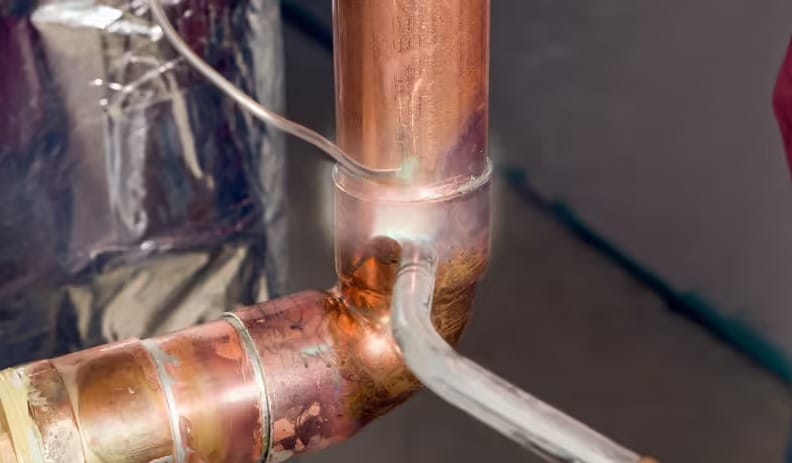

1. Teknik Brazing (Pengelasan Suhu Tinggi)
Proses brazing pipa tembaga adalah salah satu teknik sambungan pipa yang paling populer dan menjadi pilihan utama untuk pekerjaan AC skala besar seperti di kantor atau pabrik. Cara kerja metode ini adalah dengan melelehkan kawat las khusus (seperti kawat perak atau campuran tembaga) menggunakan api sangat panas di atas 450 derajat Celsius pada celah antar pipa. Cairan logam las tersebut akan meresap dan menempel sangat kuat menutup seluruh celah dinding pipa. Hasil pengelasan ini menghasilkan ikatan yang sangat kokoh, sehingga tahan terhadap guncangan mesin dan sanggup menahan tekanan tinggi dari gas freon modern.
Teknik brazing sangat cocok digunakan untuk jalur pipa permanen yang ditanam di dalam tembok, di atas plafon rumah, atau saluran pipa utama untuk AC berkapasitas besar. Karena sambungannya menyatu langsung dengan bahan pipa, risiko terjadinya kebocoran pada titik las ini sangat kecil selama dikerjakan dengan benar. Sebelum mengelas, teknisi harus membersihkan area pipa dari kotoran dan menyalurkan sedikit gas nitrogen ke dalam pipa saat pembakaran. Langkah sederhana ini sangat penting agar bagian dalam pipa tidak menjadi gosong atau berkerak yang bisa menyumbat aliran freon dan merusak mesin AC.
Meski hasilnya sangat kuat dan rapat, pengerjaan brazing pipa tembaga membutuhkan kehati-hatian dari teknisi di lapangan. Karena menggunakan api pembakar yang panas, teknisi harus selalu memperhatikan keselamatan kerja, terutama saat mengelas di ruangan sempit yang dekat dengan bahan mudah terbakar. Selain itu, jika api terlalu panas, bahan pipa tembaga bisa menjadi terlalu tipis dan gampang retak di kemudian hari. Oleh karena itu, pengaturan panas api dan pemilihan kawat las yang bagus menjadi kunci utama agar sambungan pipa tembaga bisa rapi, kuat, dan tahan lama.

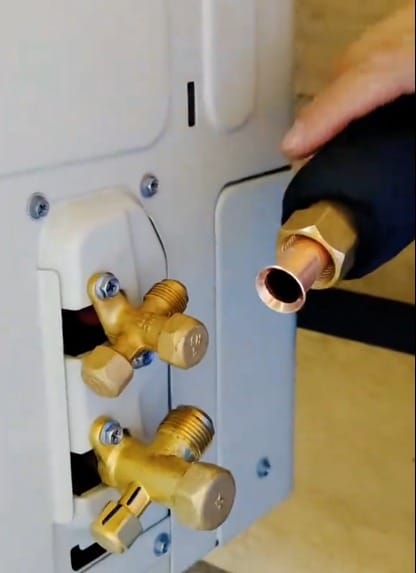

2. Teknik Flare (Sambungan Corong)
Sambungan flare pipa AC adalah cara menyambung pipa tanpa las yang paling sering kita lihat pada pemasangan AC rumah tipe split. Metode ini dilakukan dengan cara melebarkan ujung pipa tembaga memakai alat khusus bernama flaring tool sampai bentuknya mekar seperti corong. Ujung pipa yang sudah mekar tersebut kemudian dijepit kencang menggunakan mur pengunci khusus (flare nut) pada keran sambungan unit AC. Jepitan kencang antar logam ini mampu menahan tekanan gas freon yang kuat tanpa perlu bantuan lem atau las sama sekali.
Kelebihan utama dari flare pipa AC adalah prosesnya yang sangat praktis dan cepat saat memasang maupun melepas unit AC. Karena tidak menggunakan api pembakar, teknik ini sangat aman dipakai di dalam ruangan yang rawan kebakaran atau ruangan yang dindingnya sudah dicat rapi. Selain itu, jika AC ingin dipindah atau dibersihkan secara total, teknisi bisa melepas sambungan ini dengan mudah hanya menggunakan kunci pas. Hal ini tentu sangat memudahkan kerja teknisi dan membuat lokasi kerja tetap bersih dan rapi.
Walaupun kelihatannya mudah, keberhasilan cara ini sangat bergantung pada kerapian teknisi saat memotong dan melebarkan ujung pipa. Jika pemotongan pipa miring, ada sisa serpihan logam yang tertinggal, atau mur diputar terlalu kencang, corong pipa bisa pecah dan membuat gas freon bocor halus. Getaran dari mesin AC yang menyala terus-menerus juga bisa membuat mur menjadi longgar jika tidak dikencangkan dengan pas. Oleh karena itu, penggunaan alat pemotong pipa yang tajam dan kerapian tangan teknisi sangat dibutuhkan agar sambungan corong ini benar-benar rapat.

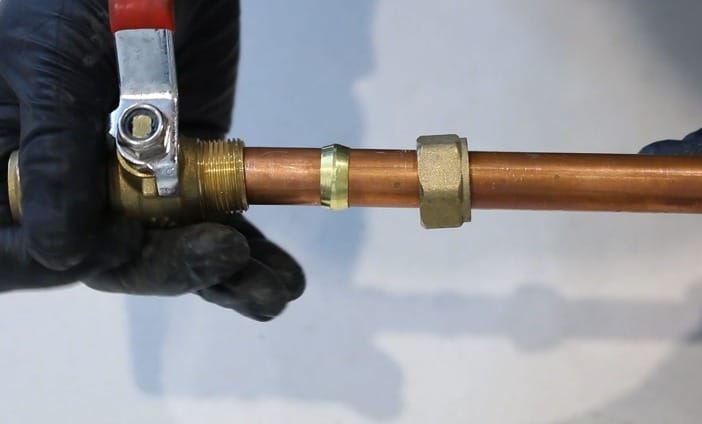

3. Teknik Compression Fitting (Fitting Kompresi)
Sumber: Gas South
Cara menyambung pipa berikutnya yang cukup praktis adalah menggunakan fitting pipa tembaga jenis kompresi atau jepit. Sambungan mekanis ini terdiri dari tiga bagian utama, yaitu badan sambungan, mur pengunci, dan sebuah cincin kuningan kecil. Saat mur pengunci diputar dan dikencangkan, cincin kuningan di dalamnya akan tertekan dan menjepit dinding luar pipa tembaga dengan sangat kuat. Jepitan dari cincin kuningan inilah yang menahan posisi pipa agar tidak bergeser sekaligus menutup celah agar gas atau air tidak keluar.
Keunggulan terbesar dari compression fitting adalah cara pasangnya yang sangat mudah karena tidak membutuhkan alat las yang rumit atau keahlian khusus. Teknisi hanya perlu memotong pipa dengan lurus, merapikan pinggirannya, memasukkan komponen sambungan, lalu mengencangkannya menggunakan dua buah kunci pas. Sifatnya yang bersih dan serbaguna membuat cara ini sangat cocok untuk perbaikan darurat, sambungan di area sempit yang tidak boleh ada api, atau saluran air bertekanan sedang.
Namun, penggunaan fitting kompresi untuk saluran AC tetap harus memperhatikan petunjuk teknis dengan teliti. Cincin kuningan yang sudah menjepit pipa sifatnya permanen dan tidak bisa dipakai ulang jika sambungan dibuka kembali. Selain itu, kekuatan jepitan fitting kompresi terhadap getaran mesin AC umumnya tidak sekuat teknik pengelasan brazing. Maka dari itu, cara ini lebih pas dipasang pada jalur pipa yang stabil atau yang sudah diberi klem penyangga yang kuat agar tidak bergoyang.

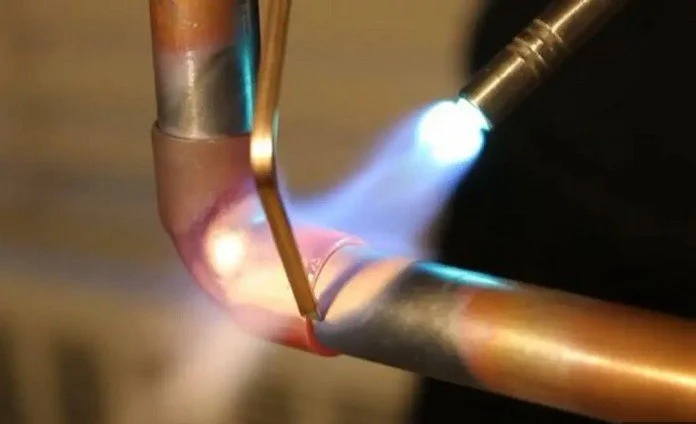

4. Teknik Soldering (Solder Suhu Rendah)
Sumber: how stuff works
Untuk beberapa pekerjaan saluran air bersih atau saluran AC skala kecil, teknik soldering pipa masih sering dijadikan pilihan cara menyambung pipa yang cukup hemat. Beda utama antara soldering dan brazing terletak pada tingkat panas api yang digunakan saat pengerjaan. Proses soldering bekerja pada suhu yang lebih rendah (di bawah 450 derajat Celsius) dengan menggunakan bahan peleleh berupa timah. Timah yang meleleh akan mengalir mengisi celah antara fitting pipa tembaga dan dinding pipa untuk menutup celah rapat-rapat.
Keuntungan dari proses soldering adalah penggunaan gas yang lebih irit dan risiko kerusakan bahan pipa yang sangat kecil. Karena suhu apinya tidak terlalu panas, pipa tembaga tidak mudah gosong atau rusak karena kepanasan. Teknik ini sangat umum dipakai untuk pemasangan jaringan saluran air bersih, saluran air panas di kamar mandi, serta saluran pembuangan air tetesan AC yang tidak menahan beban tekanan gas tinggi.
Meski begitu, kekuatan ikatan dari soldering pipa tidak dirancang untuk menahan tekanan gas yang sangat tinggi pada unit AC modern. Titik leleh timah yang rendah juga membuat sambungan ini kurang tahan jika terkena panas tinggi secara terus-menerus. Oleh sebab itu, para ahli sangat tidak menyarankan teknik soldering untuk jalur utama AC yang memakai freon bertekanan tinggi seperti R32 atau R410A. Memahami batas kekuatan teknik ini sangat penting agar sambungan pipa yang dibuat tidak gampang lepas atau bocor.

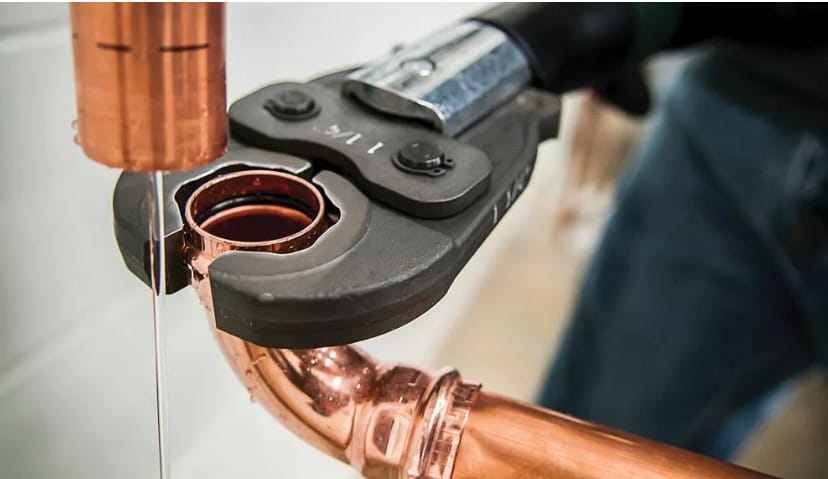

5. Teknik Press Fitting (Sambungan Jepit Modern)
Sumber: The Fabricator
Seiring berkembangnya teknologi, cara menyambung pipa secara modern menggunakan press fitting kini makin banyak disukai oleh para kontraktor AC. Cara ini menggunakan fitting pipa tembaga khusus yang di dalamnya sudah dilengkapi dengan cincin karet pelindung kedap udara. Untuk menyambung dua batang pipa, teknisi cukup memasukkan ujung pipa ke dalam lubang fitting, lalu menjepitnya memakai tang pres hidrolik atau mesin pres listrik khusus. Tekanan kuat dari mesin pres akan menjepit dan mengunci dinding fitting secara permanen di sekeliling pipa tembaga.
Pengerjaan dengan teknik press fitting sangat menghemat waktu karena satu titik sambungan bisa selesai hanya dalam beberapa detik saja. Karena sama sekali tidak menggunakan api pembakar, cara ini sangat aman dipakai pada bangunan gedung bertingkat, rumah sakit, atau pabrik yang punya aturan ketat soal bahaya kebakaran. Kecepatan dan kerapian teknik modern ini terbukti bisa menghemat biaya pengerjaan serta mempercepat penyelesaian instalasi pipa tembaga di lokasi proyek.
Walaupun sangat cepat dan praktis, penggunaan press fitting membutuhkan modal awal untuk membeli mesin pres hidrolik serta komponen fitting khusus. Kualitas cincin karet di dalam fitting juga harus dipastikan tahan terhadap oli mesin dan gas pendingin AC. Jika dikerjakan menggunakan mesin yang pas, teknik ini sanggup menghasilkan sambungan yang sangat rapi, rapat, dan minim risiko kesalahan pengerjaan dari manusia.
Memilih Teknik Sambungan Pipa yang Tepat
Menentukan metode penyambungan yang pas sangat bergantung pada kebutuhan lokasi kerja, tekanan freon, dan jenis bangunan yang dikerjakan. Tidak semua teknik cocok untuk segala kondisi, sehingga teknisi harus mempertimbangkan beberapa hal penting berikut sebelum memulai pemasangan:
- Tingkat Tekanan Freon: Untuk AC modern yang menggunakan freon bertekanan tinggi (seperti R32 dan R410A), teknik brazing dan flare adalah pilihan paling aman untuk mencegah kebocoran gas.
- Keamanan Lokasi Kerja: Jika pengerjaan dilakukan di ruangan tertutup, area yang sudah rapi, atau bangunan yang melarang penggunaan api, gunakan teknik mekanis seperti flare atau press fitting.
- Kemudahan Perawatan: Gunakan sambungan yang mudah dilepas-pasang seperti flare atau compression fitting pada titik-titik servis yang sekiranya perlu dibongkar saat perawatan rutin.
- Kemudahan Akses Pipa: Pipa yang ditanam permanen di dalam dinding atau atas plafon wajib menggunakan teknik brazing agar sambungannya solid dan bebas perawatan seumur hidup.
